EL-RI0390G-ONX-2A-XX-BASB-MA
ELEVATORE AUXILIA 1 E 2 - CABINA SENZA PORTE - PORTE DI PIANO A BATTENTE - MANOVRA MANTENUTA

Norma nazionale L 13/1989 - DM LL.PP 236/1989 - Edificio ristrutturato
... ...
Modello AUXILIA 1 E 2 - MANOVRA MANTENUTA
Portata 390 kg
Capienza 4 persone
Taglia dimensionale Grande
Natura vano Vano metallico in ambiente interno
Accessi cabina Due accessi adiacenti
Tipo porte cabina Senza porte
Tipo porte piano A singolo battente
Posizione porte A sbalzo nel vano

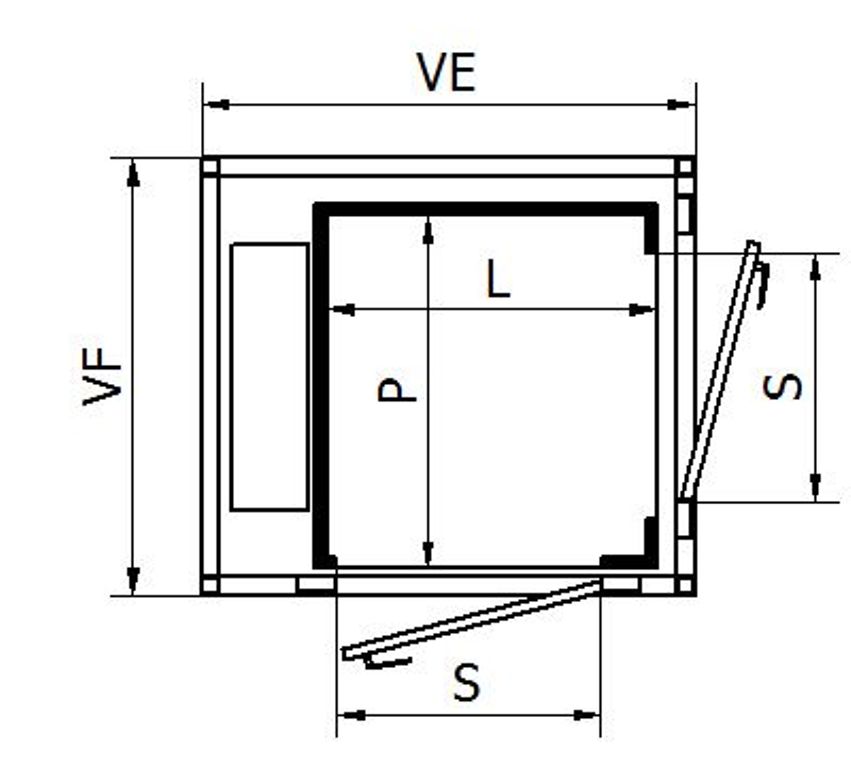

Larghezza cabina (L) 1200 mm
Profondità cabina (P) 1200 mm
Apertura porte (S) 800 mm
Larghezza vano esterno (VE) 1620 mm
Profondità vano esterno (VF) 1420 mm
Altezza cabina (H) 2000 mm
Fossa (FH)
  • Standard
  • Ridotta
Placeholder
  • 200 mm
  • 100 mm
Testata (TH)
  • Standard
  • Ridotta
Placeholder
  • 2400 mm
  • 2150 mm
Larghezza area di sbarco 1400 mm
Profondità area di sbarco 1400 mm
Note
  • Dati validi per impianti con dotazioni standard.
  • Velocità 0,15 m/s.
  • AUXILIA 1 testata minima 2000 mm.
  • ELMA si riserva di modificare, senza preavviso, i dati riportati sulla presente scheda.
Revisione
10/12 LD01/      / SC01 / A

Questa scheda è disponibile sul sito www.elmaonline.it
